Ленточнопильные станки

Характеристики

Особенности:

• станок американского типа;
• возможность работать в вертикальном положении;
• Бытовое электропитание 230 В;
• наличие системы гидроразгрузки;
• смена скоростей движения полотна – ременная передача;
• система подачи СОЖ.

Ленточнопильный станок HVBS-712L является представителем линейки моделей американского типа, с поворотными губками тисков. Станок используется для работы как в небольших мастерских, так и на производстве с подключением к сети 230В. Конструкция ленточнопильного станка позволяет осуществлять распил круглых металлических заготовок под прямым углом, максимальный диаметр которых составляет 178 мм, под углом в 45° - 127 мм. Смена позиции заготовок для определения угла распила, осуществляется путем переустановки губок механических тисков в необходимое положение. Угол распила определяется в соответствии с делениями шкалы.

Тяжелая литая консоль оборудована механизмом гидроразгрузки, с помощью которого уменьшается нагрузка на оператора при поднятии и опускании пильной рамы. Наличие гидроцилиндра создает необходимое прижимное усилие пильной рамы на обрабатываемую заготовку.

Сила прижима консоли и скорость подачи рамы регулируется с помощью гидроцилиндра. Модель HVBS-712L позволяет осуществлять распил заготовок в вертикальном положении.

Ленточнопильный станок оснащен экономичным двигателем, мощностью 0,75 кВт, с электропитанием от сети в 230В.

Ременная передача позволяет осуществлять смену скорости движения ленточного полотна. Станок может выполнять распил заготовок в четырех режимах скорости движения полотна 22, 33, 45 и 65 м/мин. Включение двигателя осуществляется через блок управления.

Модель оборудована кнопкой аварийной остановки двигателя, имеет тензометр, с помощью которого можно регулировать силу натяжения ленточной пилы.

Модель HVBS-712L имеет направляющие, передвигающиеся по консоли. С помощью направляющих можно установить оптимальную величину прохода пилы, повышая качество распила и увеличивая срок эксплуатации ленточного полотна. Направляющие оснащены подшипниками, регулирующими позиционирование ленточной пилы относительно обрабатываемой заготовки, обеспечивая точность распила. На нижней части пильной рамы установлена кордщетка для очистки полотна от стружки. Станок оборудован системой подачи СОЖ непосредственно в зону резания. Натяжение ленточного полотна регулируется вручную.

Вес оборудования вместе с тумбой-подставкой составляет 140 кг.

Характеристики

Особенности:

• Модель американского типа
• Наличие системы гидроразгрузки с плавным опусканием пильной рамы
• Регулируемые направляющие ленточного полотна с блоком подшипников
• Губка тисков с возможностью поворота до 45°
• Резка прямоугольных заготовок большого сечения
• Большой маховик тензометра для удобного натяжения пильной ленты
• 4 скорости движения ленточного полотна для пиления различных материалов
• Ременная передача
• Автоматическое отключение после сквозного распила
• Регулируемые передняя и задние направляющие для перпендикулярного реза
• Регулируемый концевой упор для серийных работ
• Подставка со встроенной системой подачи СОЖ
• Съемный поддон для сбора стружки и легкой чистки

Ленточнопильный станок HBS-916L представляет собой традиционную модель американского типа, применяемого для серийного производства. Тяжелая литая консоль и большие механические тиски позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 229 мм. Под углом в 45° станок способен осуществлять распил заготовок диаметром 150 мм. Особенность конструкции станка HBS-916L заключается в возможностях осуществлять распил прямоугольных заготовок. Допускаемое сечение обрабатываемой заготовки составляет 127х380 мм.

Процесс установки заготовок под нужным углом осуществляется за счет имеющихся механических тисков, оборудованных поворотными губками. Подъем и опускание тяжелой пильной рамы осуществляется за счет функционирования системы гидроразгрузки. С помощью гидроцилиндра можно осуществить регулировку скорости опускания консоли. Необходимое прижимное усилие рамы на обрабатываемую заготовку осуществляется за счет веса консоли.

Моторная группа состоит из мощного электродвигателя - 1,5 кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах. Ременная передача позволяет осуществлять пиление заготовок на скоростях движения ленточного полотна в 29, 50, 73 и 95 м/мин. Управление работой станка осуществляется с пульта управления, установленного на консоли. Оборудование оснащено кнопкой аварийной остановки.

Модель HBS-916L имеет регулируемые направляющие, предназначенные для прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Наличие направляющих предотвращает возникновение вибрации полотна, уход полотна в сторону. Направляющие укомплектованы блоком подшипников и твердосплавными сухарями, осуществляющими позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Качество пиления обеспечивается подачей СОЖ в зону резания. Сила натяжения полотна обеспечивается поворотом маховика, установленного в левой, торцевой части консоли. Ленточнопильный станок оборудован поддоном для сбора стружки и отработанной жидкости. Вес станка в полном снаряжении составляет 300 кг.

Характеристики

Особенности:

• Конструкция европейского типа с поворотной пильной рамой
• Промышленная пила с гидро-разгрузкой и ручным подъемом пильной рамы
• 2 скорости движения ленточного полотна для пиления черных, цветных и легированных металлов
• Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
• Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций. Для осуществления легкого поворота рама установлена на упорный подшипник
• Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
• Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
• Центральная панель управления размещена спереди станка
• Ручные тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами.
• Входной опорный ролик облегчает установку тяжелой заготовки
• Регулируемый концевой упор для серийных работ
• Кордщетка для очистки ленточного полотна от стружки
• Встроенная система подачи СОЖ через направляющие блоки

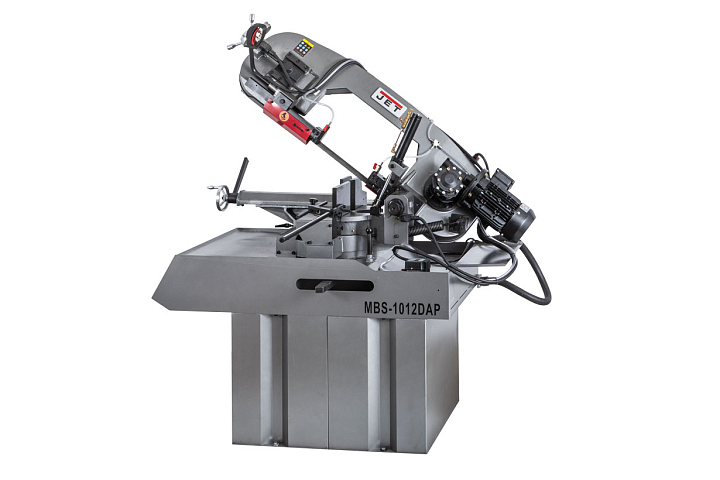

Особенность конструкции станка MBS-1012DAP заключается в возможностях осуществлять распил и прямоугольных заготовок, в том числе под углами -45°/+60°.

Допускаемое сечение обрабатываемой заготовки при 90° составляет 315x190 мм, при пилении под углом -45°(влево) - 165x190мм, +45°(вправо) - 210x190мм. При повороте консоли на 60° в право – максимальный размер заготовки - 135x150mm

Опускание тяжелой пильной рамы и скорость регулировки осуществляется с помощью гидравлического цилиндра (гидроразгрузки), подъем пильной рамы – вручную.

Моторная группа состоит из мощного электродвигателя, работающего в 2-х режимах – 0,75кВт и 1,1кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Две скорости движения полотна 40 и 80 м/мин позволяет пилить как трудно обрабатываемые, в т.ч. высоколегированные стали, так и легко обрабатываемые цветные сплавы, в т.ч. различные марки алюминия и получить самое высокое качество и производительность.

Модель MBS-1012DAP имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Вес станка в полном снаряжении составляет 355 кг.

Характеристики

Особенности:

• Конструкция европейского типа с поворотной пильной рамой
• Промышленная пила с полуавтоматическим режимом работы
• Гидравлическая система подъема и опускания пильной рамы. Регулировка скорости опускания вынесена на переднюю часть станка
• 2 скорости движения ленточного полотна для пиления черных, цветных и легированных металлов
• Мощный асинхронный двигатель с надежным редуктором, передающим высокий крутящий момент, для промышленной эксплуатации и режимом работы 24/7
• Поворотная пильная рама в обе стороны с широким диапазоном поворота от -45° до +60° позволяет увеличить количество возможных вариантов обработки при производстве различных металлоконструкций. Для осуществления легкого поворота рама установлена на упорный подшипник
• Регулируемая направляющая с твердосплавными блоками для стабильной перпендикулярной резки заготовок различного сечения и увеличения ресурса ленточного полотна
• Удобный тензометр для оптимального натяжения полотна с датчиком аварийной остановки при обрыве
• Пильная рама автоматически поднимается гидравлическим приводом по окончании пиления до верхней поверхности заготовки, и разжимаются губки тисков, остается только передвинуть заготовку и заново запустить полуавтоматический режим пиления
• Центральная панель управления размещена спереди станка
• Гидравлические тиски с широкими рифлеными губками для быстрого и надежного зажима заготовки. Тиски легко перемещаются параллельно заготовке и дают возможность пилить под разными углами.
• Входной опорный ролик облегчает установку тяжелой заготовки
• Регулировка усилия зажима губок гидравлических тисков для зажима тонкостенных труб и профилей
• Регулируемый концевой упор для серийных работ
• Кордщетка для очистки ленточного полотна от стружки
• Встроенная система подачи СОЖ через направляющие блоки

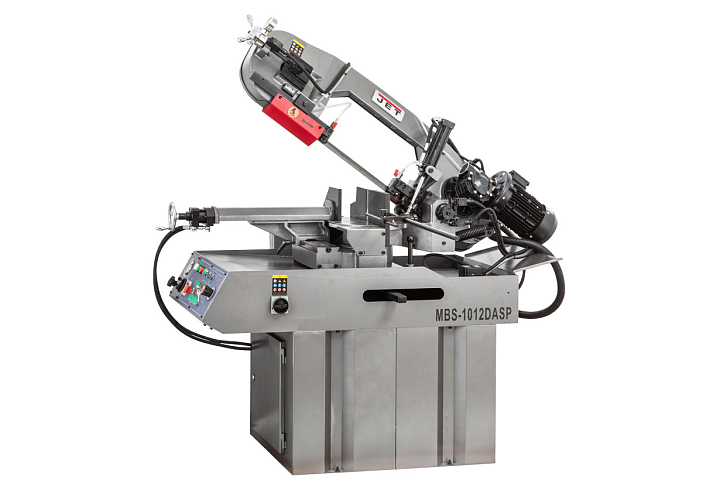

Полуавтоматический ленточнопильный станок MBS-1012DASP представляет собой традиционную модель промышленного оборудования, применяемого в заготовительном производстве. Модель имеет конструкцию европейского типа. Тяжелая литая консоль и большие тиски с гидравлическим зажимом, позволяют выполнять пиление металлических заготовок большого диаметра. Пиление под прямым углом допускает максимальный диаметр заготовки в 250 мм. Под углом в 45° с поворотом в лево 165 мм и в право 210 мм. При повороте консоли на 60° в право – максимальный диаметр пиления 135 мм.

Особенность конструкции станка MBS-1012DASP заключается в возможностях осуществлять распил и прямоугольных заготовок, в том числе под углами -45°/+60°.

Допускаемое сечение обрабатываемой заготовки при 90° составляет 315x190 мм, при пилении под углом -45°(влево) - 165x190 мм, +45°(вправо) - 210x190 мм. При повороте консоли на 60° в право – максимальный размер заготовки - 135x150 мм.

Опускание тяжелой пильной рамы и скорость регулировки осуществляется с помощью гидравлической системы. После окончания распила, подъем пильной рамы осуществляется в автоматическом режиме.

Моторная группа состоит из мощного электродвигателя, работающего в 2-х режимах – 0,75кВт и 1,1кВт, обеспечивающего стабильную работу ленточного станка в различных скоростных режимах.

Две скорости движения полотна 40 и 80 м/мин позволяет пилить как трудно обрабатываемые, в т.ч. высоколегированные стали, так и легко обрабатываемые цветные сплавы, в т.ч. различные марки алюминия и получить самое высокое качество и производительность.

Модель MBS-1012DASP имеет регулируемую направляющую для регулировки прохода ленточного полотна в зависимости от формы заготовки и ее диаметра. Направляющие блоки осуществляют позиционирование полотна непосредственно под прямым углом к поверхности обрабатываемой заготовки. Максимальная стойкость ленточного полотна обеспечивается подачей СОЖ в зону резания.

Вес станка в полном снаряжении составляет 410 кг.
